美国SpinCore可编程TTL和直接数字合成射频脉冲发生器

样品部件编号： PBDDS-I-300-USB

1 RF输出通道

300 MHz 时钟频率

4k 记忆词

通用串行总线

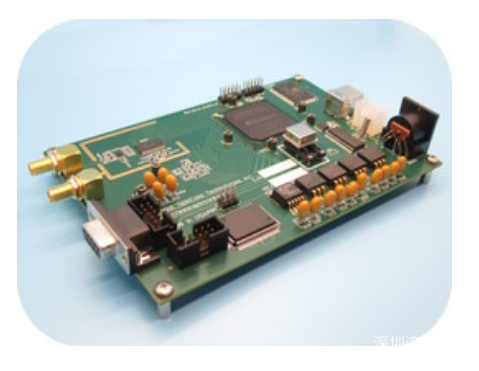

PulseBlasterDDSTM 是一种通用的、智能的、可编程的， RF和TTL/CMOS脉冲/图案发生器系统 （USB板）。 脉冲发生器DDSTM 系列智能脉冲生成板由SpinCore Technologies, Inc.提供， 将SpinCore独特的智能脉冲定时 处理器核心，称为PulseBlasterTM， 与直接数字合成（DDS）技术结合， 用于系统控制和射频（RF）脉冲生成。 脉冲发生器TM 处理器，采用最先进的可编程逻辑实现，提供了整体系统控制和脉冲同步所需的所有必要的定时控制信号。通过增加DDS功能，PulseBlasterDDSTM 现在可以满足苛刻用户的所有激励/刺激需求。PulseBlasterDDSTM 为用户提供了通过一个小尺寸印刷电路板生成数字控制信号和完全同步的激励射频脉冲来控制其系统的功能，为用户提供了市场上任何其他设备都无法比拟的具有吸引力的性价比。

建筑

这个图表 展示了PulseBlasterDDS-I-300系统的总体架构。主要组成部分是DDS Core和脉冲编程与定时处理器核心（PP Core）。DDS Core包含一个数字控制振荡器（NCO）、8个可编程相位寄存器、1024个可编程频率寄存器、任意波形发生器（AWG）和可调衰减器。PP Core控制门脉冲的定时，并为频率和相位寄存器提供必要的控制信号。DDS和PP核心已经集成到一个硅芯片上。高性能DAC芯片和高电流输出放大器补充了该设计。

DDS技术的好处

从直流 (Direct Current) 到 1/2 参考时钟振荡器在毫赫兹调谐步长 (32 位数字分辨率) 生成任何频率！

灵活的相对相位控制，每个通道最多使用8个可编程相位寄存器，相位分辨率12位。延迟仅为3个参考时钟周期。

敏捷、相位一致、“零时间”频率切换，使用1024个独立频率寄存器。

敏捷脉冲射频输出，13.3 ns分辨率 （300 MHz型号）。

轻松调整频率输出。

对参数漂移具有更强的免疫力，由于温度。

SpinCore的智能模式生成器为用户提供了什么？

使用50 MHz外部时钟，定时分辨率可达13.3 ns（注意：在最高可至400 MHz的非DDS，仅TTL的PulseBlasterESR板上，定时分辨率可达2.5 ns）。

4个独立控制的输出位。

简单的指令集。

内存空间用于最多4千个程序字 (VLIW, 80位宽)。

外部硬件和软件触发。

3.3 V数字TTL/CMOS输出，每引脚25 mA。输出位可以组合以增加最大负载电流。

多板卡同步。

附加福利

小尺寸和低功耗。

低级和高级编程支持。

免费技术支持；提供延长支持。

输出信号

这款令人兴奋的产品具有一个模拟输出通道和4个TTL/CMOS通道，所有通道都可单独控制和同步。模拟通道可以输出低至可编程直流电平的RF/IF频率。通过提供多种选择，PulseBlasterDDSTM可以成为您的NMR、NQR、MRI或相关共振和测试技术的完整激励装置。如果需要更多的输出通道，可以同步多个板子，以提供所需的数字输出位或RF/IF通道。DDS输出通道生成的RF脉冲的频率和相位完全由用户控制，并通过软件编程指定。输出波形的数字采样率最高可达300 MHz。

外部触发与 级联

PulseBlasterDDSTM 可以通过专用的硬件线路外部触发和/或复位。两条单独的线路结合了触发的便利性（例如，心脏门控）和“停止/复位为零”线路的安全性。所需的控制信号为低电平有效（或短路到地）。该设计还允许多个板卡同步，轻松将可用输出模式扩展到更多位和/或更多RF/IF通道。“等待事件”功能是标准的。

应用程序

复杂、高速、多通道脉冲、模式和字生成。 客户的应用包括

完整的高 IF 数字励磁系统 用于高场 NMR/MRI（只需添加混频器）。

完整的固态核磁共振探头测试设备（只需添加混频器和功率放大器！）- 消除了浪费宝贵磁体时间的需要。

以其他解决方案成本的很小一部分建立一个多位量子核磁共振量子计算设备。

用于全数字CRAMPS、SFAM及其他“异国情调”的固态NMR实验。

建立一个锁系统。

建立一个用于/为你的学生演示的核磁共振系统。

用它来完成毕业项目和硕士课程。

与您的微型线圈探针一起使用。

建立并控制您自己的设备用于“连字符”实验，如LC-NMR等。

建立用于质谱或量子计算的离子陷阱。

本文仅作产品功能介绍，具体规格请以官方最新信息为准。产品如有变更，恕不另行通知。图文仅供参考。a
