【深圳湾边贸易】原装进口美国GCI 06001数据记录仪E84 DLD记录信号状态变化

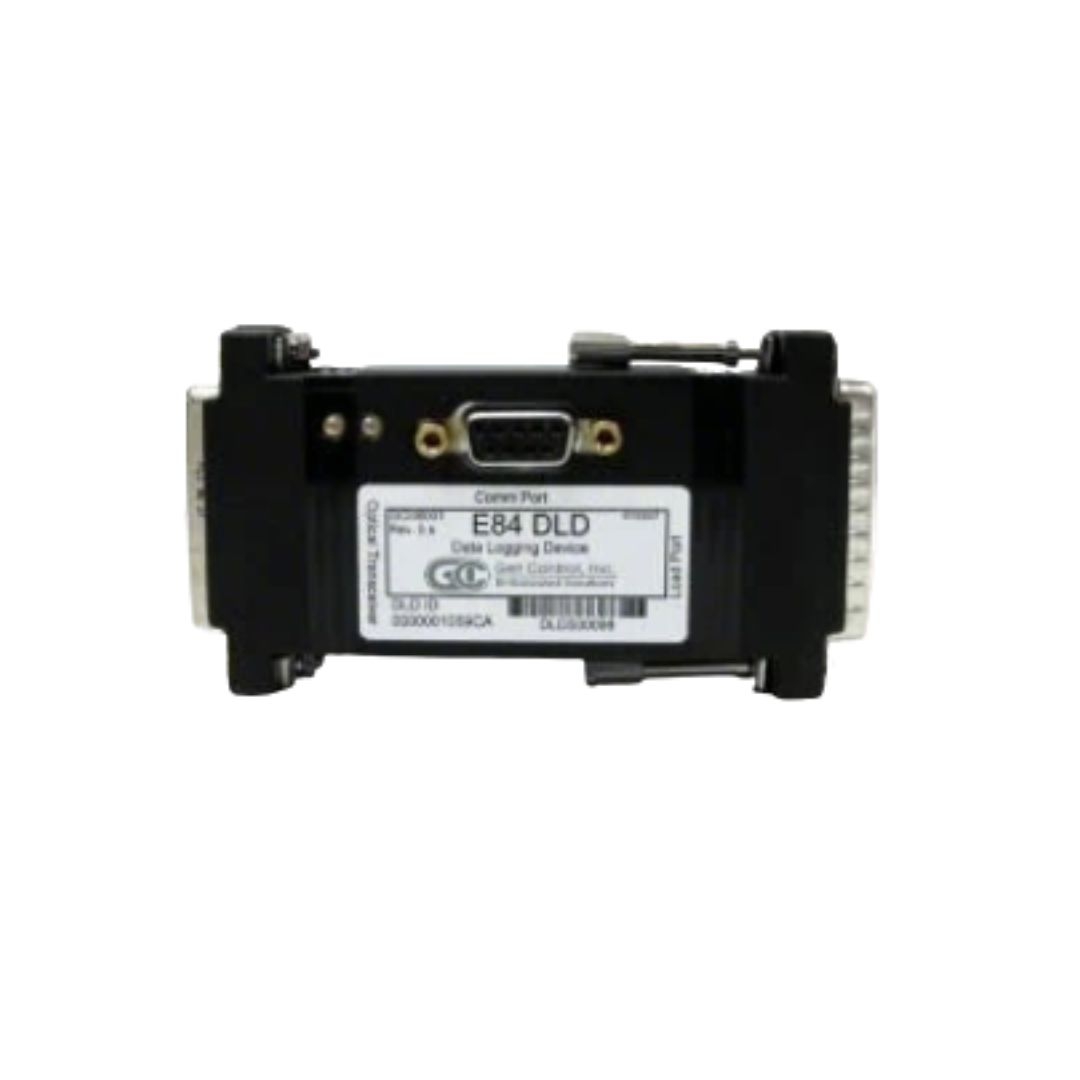

E84 数据记录仪 (DLD)

型号：GCI 06001

记录 E84 信号状态变化，帮助现场技术人员快速识别信号异常。

包含 E84 分析应用程序，可对信号状态数据进行图形化分析。

该设备体积小巧，可即插即用，安装在被动物理接口与光收发器之间，捕获 E84 信号状态变化并将其写入内部非易失性存储器。其内部存储器可存储超过 50 次 FOUP 交握过程。为延长记录时长，可配置使用内置的诊断过滤功能。启用诊断过滤后，E84 数据记录仪将忽略成功的交握，仅将失败的交握写入内部存储器。本工具包含 Get Control (GCI) 的诊断软件——E84 分析应用程序。

GCI 的 E84 数据记录仪提供了一种紧凑的解决方案，可非侵入式地监测和记录与 300mm 物料交握操作相关的 E84 握手信号。结合 GCI 的 E84 分析应用程序，E84 数据记录仪成为在不中断工作流程的前提下捕获、分析和解决 E84 交握问题的重要工具。

功能特点

• 直接连接在设备和光收发器之间

• 无需外部电源

• 非侵入式感应 E84 接口信号

• 记录超过 50 次交握操作至非易失性存储器

• 所有记录数据均带有时间和日期戳

• 可将记录数据上传至 PC 和 GCI E84 手持式测试仪

• 循环记录，内存中始终保存最近的交握数据

• 在 GCI E84 手持式测试仪和 PC 上实时显示图形

• 与 GCI E84 分析应用程序兼容

• 可选诊断过滤功能，仅记录失败的交握

• 可选择记录首次成功的装载/卸载，之后仅记录失败事件

• 统计记录成功和失败的交握次数

规格参数

• 电源：从 E84 +24V 电源获取，+24V @ 10mA

• RS-232 串行通信接口

• 19 个输入通道

• 采样率：500 Hz

• 外形尺寸：3.8″ × 2.1″ × 0.8″ (96.5mm × 53.3mm × 20.3mm)

• DB-25 公头（有源）和 DB-25 母头（无源）终端
