Logo System Ranger-300质子束射程验证描述：

Ranger-300 是一个安装在 XRV-3000 Eagle 或 XRV-4000 Hawk 上的模块，用于对质子束和重离子束的布拉格峰进行成像。

Ranger 的定向使得强子束进入塑料闪烁体块的末端，该塑料闪烁体块长约 305 毫米，水当量厚度比约为 1.04。当离子减速时，

就会产生光，光束图像从幻像镜反射到 USB 摄像头。相机以每像素约 0.3 毫米的分辨率捕获从闪烁体入口点到布拉格峰区域的整个光束路径。

该方向相机的分辨率为 1200 像素。

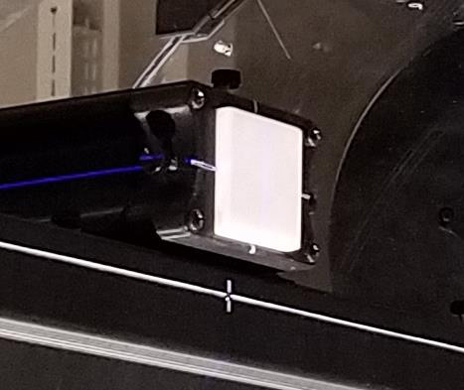

Ranger-300 的入口是一个 1.6 毫米厚的不透明丙烯酸 (PMMA) 窗口，可以在其上添加额外的范围转换材料块并通过翼形螺钉固定到位。

使用随附的 25 毫米丙烯酸 (PMMA) 嵌件，可将标准水当量范围 320 毫米扩展到 350 毫米。可选的 25 毫米 PTFE 插入件将水当量范围扩展至 360 毫米。

可以使用更长尺寸和/或更致密成分的定制插入件来测量能量更高的光束。

塑料闪烁体的宽度和高度均为 55 毫米，Eagle 或 Hawk 可以捕获和测量直径达 30 毫米的光束图像。

Logo System Ranger-300质子束射程验证特征：

对直径达 30 mm 的质子和重离子束进行快速布拉格峰值测量

50–225 MeV 质子束标准范围

70–235 MeV 质子束范围，带丙烯酸范围移动器

75–244 MeV 质子束范围，带 PTFE 量程转换器

精度优于0.5毫米

适用于 XRV-3000 Eagle 和 XRV-4000 Hawk 的安装选项

易于操作，可在所有龙门角度使用

用于图像分析和测量的 BraggPeakView 软件

提供Excel分析模板
