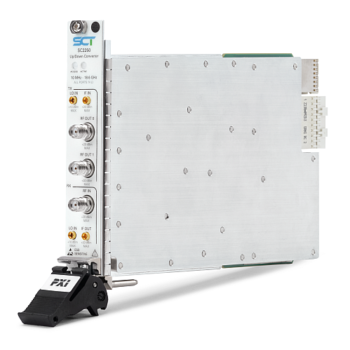

品名：18 GHz Frequency Extension and Signal Conditioning Module
1、Signal craft SC2250 18 GHz频率扩展和信号调节模块描述:
上变频和下变频功能均位于单插槽 PXIe 模块中。每个模块均配备独立的本地振荡器 (LO)。
提供可选的 LO 输入端口，以支持需要极低相位噪声性能的测量。
下变频器包含一个旁路路径，可在不需要混频器时最大限度地减少电缆交换。
旁路路径包括用户可选的滤波器组和低噪声放大器，用于信号调节。
对于谐波测量应用，可以使用一组高通滤波器 (HPF) 来抑制基波信号并提供更好的动态范围。
下变频信号在从模块输出之前通过 5GHz 中频 (IF) 滤波器进行杂散抑制。
与其对应部分一样，上变频路径包括旁路功能和多个信号调节选项。
可以使用上变频器中的内置环回信号对仪器进行自我校准。
2、Signal craft SC2250 18 GHz频率扩展和信号调节模块特征:
一般的
通用上/下转换功能
单槽 3U PXIe 模块
工作条件：15 至 45 C
Rx 下变频路径
输入频率：6 – 18 GHz
输出中心频率：5.1GHz
最大输入功率：+20 dBm
最大谐波输入功率：-25 dBc
仪器产生的谐波失真（@20 dBm）：
第二：-80 dBc
第三：-75 dBc
IF 滤波器带宽：200 或 1500 MHz
校准幅度精度：1 dB
噪声系数@6GHz：
带前置放大器时为 11 dB
25 dB（无前置放大器）
噪声系数@18GHz：
带前置放大器时为 21 dB
36 dB（无前置放大器）
增益（@6 GHz）：
带前置放大器时为 5 dB
不带前置放大器时为 -11 dB
增益（@18 GHz）：
带前置放大器时为 17 dB
无前置放大器时为 -0 dB
接收混频器旁路路径
允许仪器保持在信号路径中，并为低于 6 GHz 的频率提供一些可选的信号调节。
发射上变频路径
允许对信号进行调节并可选择混合至更高的频率。
输入频率范围：400 MHz – 6 GHz
输出频率范围：6 – 18 GHz
最大输出功率 (rms)：最大 10 dBm
基本抑制：30 dB 最小值
校准幅度精度：1 dB
增益（@6 GHz）：4 dB
增益（@18 GHz）：-8 dB
传输旁路路径
通过滤除不需要的谐波和杂散内容来调节 VST 信号。
频率范围：10 MHz – 6 GHz
插入损耗：最大 10 dB
抑制：最低 30 dB
频率范围：10 MHz – 6 GHz
插入损耗：最大 10 dB
仪器控制
32/64 位 IVI 兼容驱动程序
3、Signal craft SC2250 18 GHz频率扩展和信号调节模块应用:
SC2250 将传统 6 GHz 射频仪器的有用范围扩展至 18 GHz 微波频率。
它与其他模块化产品（如 National Instruments 的矢量信号收发器 (VST)）
具有出色的集成能力。对于需要抑制杂散和谐波的信号调节应用，可提供可选滤波。
典型应用
生产测试中谐波电平测量高达 18 GHz
用于5G研发的中频接口
在传统 6 GHz 仪器上进行 802.11ax
（U-NII-5 5925-6425 MHz、U-NII-6 6425-6525 MHz、U-NII-7 6525-6875 MHz、U-NII-8 6875-7125 MHz）测试
