供应phantomlab Catphan 600 CT模体

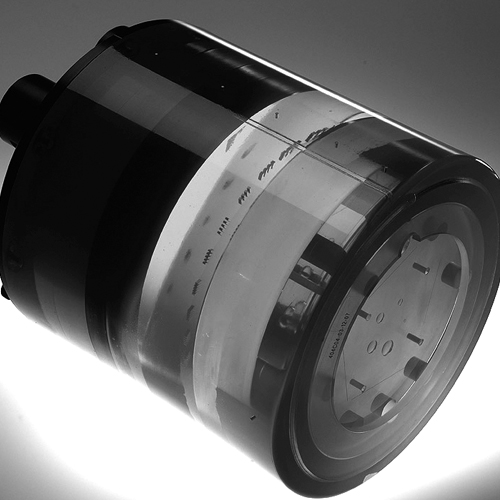

供应phantomlab Catphan 600 CT模体

品牌:phantomlab

型号:Catphan 600

采购热线:0755-86216601

                13714972229

¥ 0.00
0.00
数量:
立即购买
加入购物车

商品描述

品牌:phantomlab

型号:Catphan 600

采购热线:0755-86216601

                13714972229


湾边贸易提供phantomlab模体系列产品

Catphan 600 建立在 Catphan500 型号的功能之上,可实现多层 CT 的最大性能表征和放射治疗所需的增强感光测量。Catphan600 具有增强的测量功能,可精确测量薄片和多层扫描仪中的更高分辨率。
Smári图像分析服务
Catphan600同样配备了
Smári,这是一种由 The Phantom Laboratory 创建的功能强大的基于网络的图像分析服务。Smári 在云中提供自动幻影图像分析,并在数据库中维护测量结果以进行趋势分析、机器比较和历史记录。

二、phantomlab Catphan 600 CT模体测试总结

  • CTP404
    - 感光度(线性)
    - 扫描切片几何形状(切片宽度和切片灵敏度分布)
    - 像素(矩阵)大小
    - 圆对称
    - 幻影位置验证
    - 患者对准系统检查
    - 扫描增量
  • CTP591
    - 薄切片的切片宽度
    - 厚切片的切片宽度
    - 具有两个尺寸点源的 MTF 和 SSP
    - 在多切片序列中的多个切片上进行测试
  • CTP528
    - 高分辨率测量 - 每厘米高达 21 线对
  • CTP515
    - 低对比敏感度
    - 比较子切片和超切片低对比敏感度
  • CTP486
    - 空间均匀性
    - CT 系统的噪声(精度)

三、phantomlab Catphan 600 CT模体模块

Catphan 600 由 5 个模块组成,封装在一个 20 厘米的外壳中。
CTP404 切片几何和感光度模块:相对的 23 度线斜坡用于测量扫描切片几何、验证模型位置并检查患者对齐系统和扫描台增量。与常用的 45 度斜坡相比,浅 23 度角可以更精确地测量切片厚度,细线可以准确测量 1 和 2 毫米薄切片,而不会出现条纹伪影。龙门架角度(最多 10 度)可以通过斜坡长度的比率来确定。
该模块包括 8 个感光目标(Teflon、Delrin、丙烯酸、聚苯乙烯、LDPE、PMP、空气和一个小瓶水)来测量 CT 数线性度。目标数量的增加使该模块适用于放射治疗 CT 感光度测定。
该模块还包含五个丙烯酸球体,用于评估扫描仪对亚切片球体的成像。亚克力球体的直径为 2mm、4mm、6mm、8mm 和 10mm。
像素大小可以通过测量相距 50 毫米的四个孔(一个带有聚四氟乙烯针)之间的像素数来确定。
CTP591 Bead Geometry 模块: CTP591 模块可以精确测量薄切片的切片几何形状,而不会出现传统斜坡和高分辨率测量中有时会出现的伪影,使用直径为 0.18 毫米的碳化钨 MTF 珠或 50µ MTF 线。
使用微珠可以快速评估和比较多切片序列中的切片厚度,从而验证整个检测器区域的一致性。独特的斜坡成对放置,以消除由非垂直对齐引起的错误。有 2 对粗斜坡和 1 对精密斜坡。每个粗坡道包含 39 个珠子,穿过 40 毫米模块的最后一毫米。精密的 0.25 毫米斜坡每个包含 25 个珠子,覆盖 6 毫米的范围。对于详细的 MTF 和 SSP 计算,两个直径为 0.28 毫米和 0.018 毫米的隔离珠位于模块的中平面。
对于薄片高分辨率测量,直径为 50μ 的 MTF 钢丝穿过模块的整个 40mm 厚度。
CTP528 高分辨率模块:这部分有一个每厘米 1 到 21 线对的高分辨率测试规和两个脉冲源(珠),它们被铸造成一个统一的材料。通过最大限度地减少高对比度材料的数量并采用径向设计,CTP528 模块消除了条纹伪影。
球形 MTF 珠可用于获得准确的 MTF 曲线表征,而无需 MTF 线固有的繁琐和耗时的定位。点源珠子还消除了 MTF 线出现的超量程问题和条纹伪影,因为珠子密度是与周围材料的体积平均。

CTP515 低对比度模块: CTP515 由一系列不同直径的圆柱棒和三个对比度级别组成,用于测量低对比度性能。40 毫米长的杆在所有 z 轴位置提供一致的对比度值,从而避免在扫描整个部分时出现任何体积平均误差。独特的子切片测试对象可以评估不同扫描协议(间距、切片宽度和重建算法)在解析子切片低对比度对象方面的有效性。

对于螺旋和多切片图像协议的选择,该模块中包含独特的子切片低对比度目标(截短圆柱体)。比较通过使用不同的成像设置(切片宽度、间距和重建算法)扫描子切片目标获得的图像提供了有价值的信息,以帮助选择用于识别小的低对比度对象(如肿瘤)的最佳协议。

所有的各种样品和背景材料具有等效的有效原子序数;仅改变密度以产生有效衰减系数的变化。

子切片目标标称对比度为 1.0%,z 轴长度为 3、5 和 7 毫米。对于这些长度中的每一个,都有直径为 3、5、7 和 9 毫米的目标。

CTP486 均匀性模块:图像均匀性模块由一种均匀材料制成,其 CT 值设计为在标准扫描协议下水密度的 2% (20H) 以内。通常记录的 CT 编号范围从 5H 到 18H。该模块用于测量空间均匀性、平均 CT 数和噪声值。

使用固体材料可以消除因暴露在冰冻温度下而发生泄漏或损坏的风险。CTP486 实体图像均匀性模块提供一致的结果,比使用充水罐的模块使用起来更方便,并且消除了因水源不同而造成的差异。这种固体材料的高度径向和轴向均匀性使其成为水的理想替代品。它已经在 x、y 和 z 平面中的各种变量上进行了全面测试,并证明在所有应用中都是稳定的。
